Orbitalreiniger
Cyclone
Flüssigkeitsangetriebener 360° Niederdruck-Orbitalreiniger mit radial und axial rotierendem Zielstrahl.
bis 14 m
Reinigungsdurchmesser (max.)
4 – 10 bar
Betriebsdruck
42 – 103 (2,5 – 6,2 m³/h) l/min
Durchflussmenge
min. 80 mm
Einbauöffnung
Der Cyclone ist ein extrem kompakter Zielstrahlreiniger mit orbitalem 360° Spritzmuster. Zur Installation eines Cyclone wird eine Installationsöffnung von nur 80 mm benötigt. Der Antrieb des Cyclone erfolgt durch das Reinigungsmedium bei einem Druck von 4 bis 10 bar. Turbinengetrieben wird eine radiale und axiale Rotation des Düsenkopfes erzeugt. Dadurch entstehen durch vier Düsen ausgerichtete Flüssigkeitsstrahlen mit einem starken Aufpralleffekt bis zu einem Durchmesser von 14 Meter. Durch umherlaufende Flüssigkeitsstrahlen wird so innerhalb 3,5 bis 6 Minuten ein sich vervollständigendes Spritzbild mit voller Abdeckung erreicht.
| Merkmal | Wert |
|---|---|
| Reinigungsdurchmesser (max.) | bis 14 m |
| Betriebsdruck | 4 – 10 bar |
| Durchflussmenge | 42 – 103 (2,5 – 6,2 m³/h) l/min |
| Einbauöffnung | min. 80 mm |
| Gewicht | ca. 2,0 kg |
| Max. Betriebstemperatur | 95 °C |
| Max. Umgebungstemperatur | 140 (30 Min.) °C |
| Anschluss | 3/4″ Innengewinde BSP |
| Düsenbestückung | 4 × 3,0 mm oder 4 × 4,0 mm |
| Werkstoffe | Edelstahl 316L (1.4404), C.PTFE, PTFE, C.PEEK |
| Lagerung | kugellagerfrei |

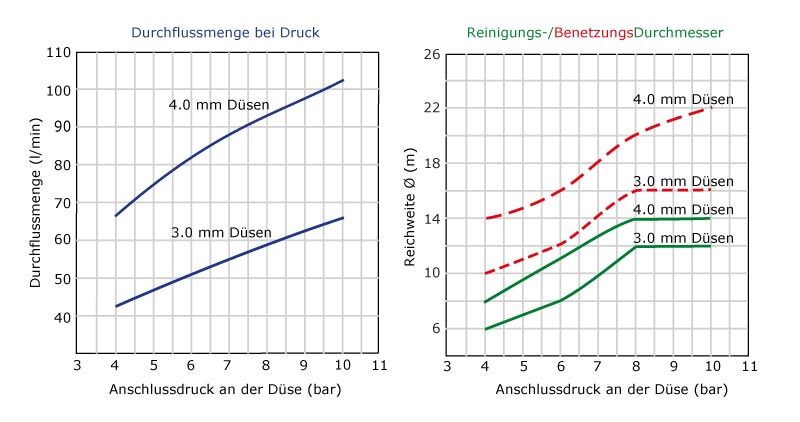

- Der Druckbereich für den Betrieb eines Cyclone liegt bei 4 – 10 bar an der Reinigungsmaschine. Mit einer Durchflussmenge von 42 – 103 Litern/Minute wird ein Reinigungsdurchmesser von 6 – 14 Metern erreicht.
Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr.
